屏蔽房間/外殼中的 EMI 濾波器
2021年07月12日 |
閱讀次數：525電磁屏蔽室需要各種穿透，包括電源和信號電纜，這可能會損害全封閉結構的屏蔽完整性。因此，在每根電纜的入口處都需要一個線路濾波器，以清除線路上傳導的 EMI 并重新建立外殼的屏蔽效果。
由于電磁屏蔽室用于特殊應用，重要的是 EMI 不會影響在這些房間內執行的過程。為了實現這一主要目標，屏蔽室 EMI 濾波器必須滿足以下關鍵要求：
? 必須有一個射頻密封柜以滿足高插入損耗要求。
? 必須有一個屏蔽的輸出隔間，以隔離臟輸入和干凈輸出。
? 在寬頻譜（14KHz/150KHz ~ 10GHz 及以上）中具有高衰減（80~100dB）。
? 根據 MIL-STD-220 和 CISPR 17 進行測量時，必須提供指定的插入損耗。
? 根據適用標準（例如 IEEE 299、ASTM E1851-15、MIL-STD-285）進行測量時，必須證明所需的屏蔽效果。
? 輔助接地線的備用連接螺栓。
? 必須按照安全要求的所有相關部分（例如 UL 1283）進行制造。
? 如果用戶要求，提供“可選”保護，例如符合 UL 1449 的電涌保護或符合 MIL-STD-188-125-1 的 EMP/HEMP 保護。

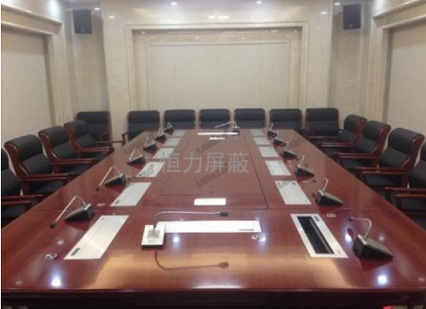

電磁屏蔽室可以減少輻射排放或提高免疫力。一個人的能力屏蔽效率(SE)，定義為存在和不存在場強的比率外殼。屏蔽外殼效率降低通過外殼的壁面、插槽和散熱孔，電纜滲透，外圍設備和顯示器。
